Описание и характеристики

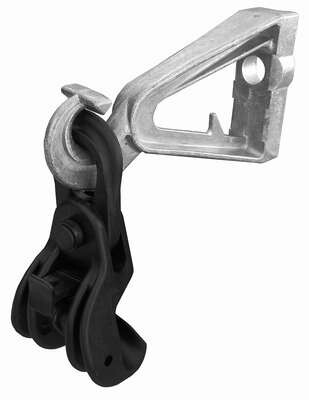

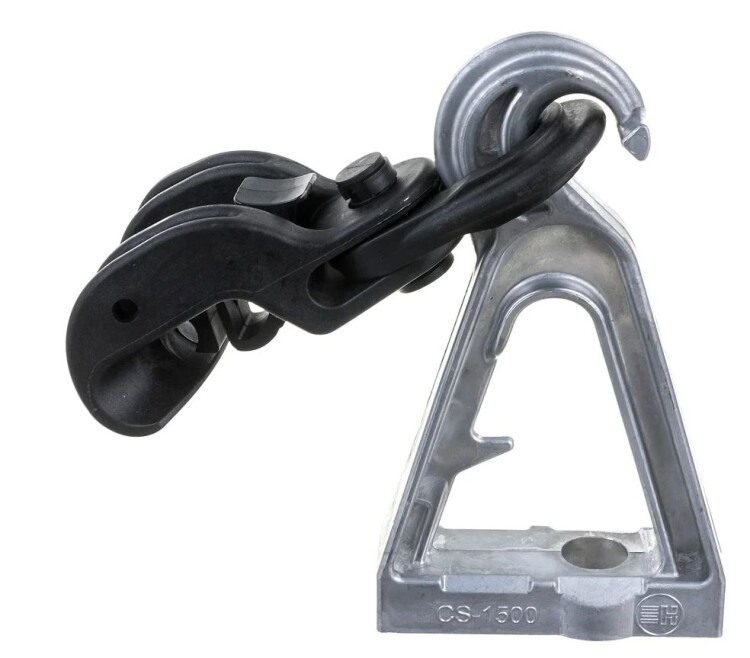

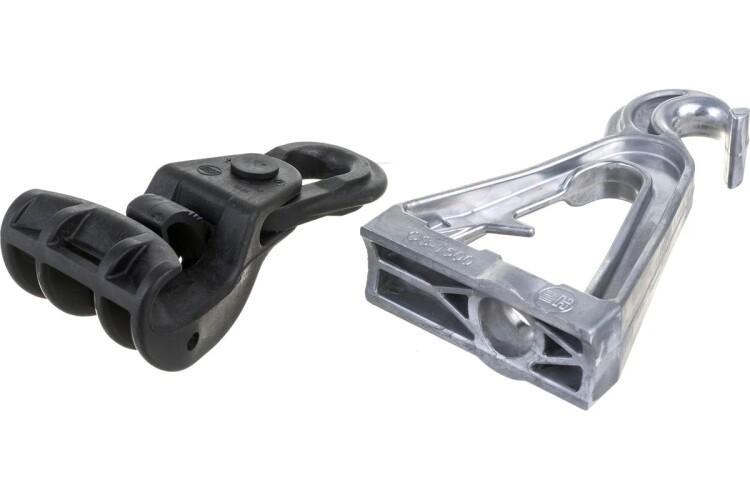

Используется для подвески провода СИП-2 на промежуточных и угловых опорах ВЛИ при углах поворота трассы ВЛ до 30°. Обеспечивает надежную фиксацию кабеля на определенной высоте и предотвращает его провисание между опорами. Комплект состоит из анкерного кронштейна и поддерживающего зажима. Крепится на опорах с помощью болта или металлической ленты F 20.7 и двумя скрепами C 20 при помощи инструмента для натяжки ленты OPV. Нейтраль фиксируется защелкой в зажиме, подвижное соединение позволяет зажиму двигаться в продольном и поперечном направлениях. Кронштейн снабжен выступом, который позволяет закрепить на нем ролик RT1 для раскатки СИП. Зажим имеет звено ограниченной прочности для защиты магистральной линии от обрывов. При продольном перемещении СИП подвижное звено позволяет уменьшить циклические деформации несущей жилы. Элементы зажима, контактирующие с несущей нулевой жилой, изготовлены из диэлектрического материала и выполняют роль изолятора, а также защищают изоляцию жилы от механического повреждения. Обладает высокой прочностью, устойчивостью к ультрафиолету, коррозии, воздействию экстремальных температур, влажности и другим погодно-климатическим факторам.
Модель/исполнение
Зажим поддерживающий/подвесной
