Описание и характеристики

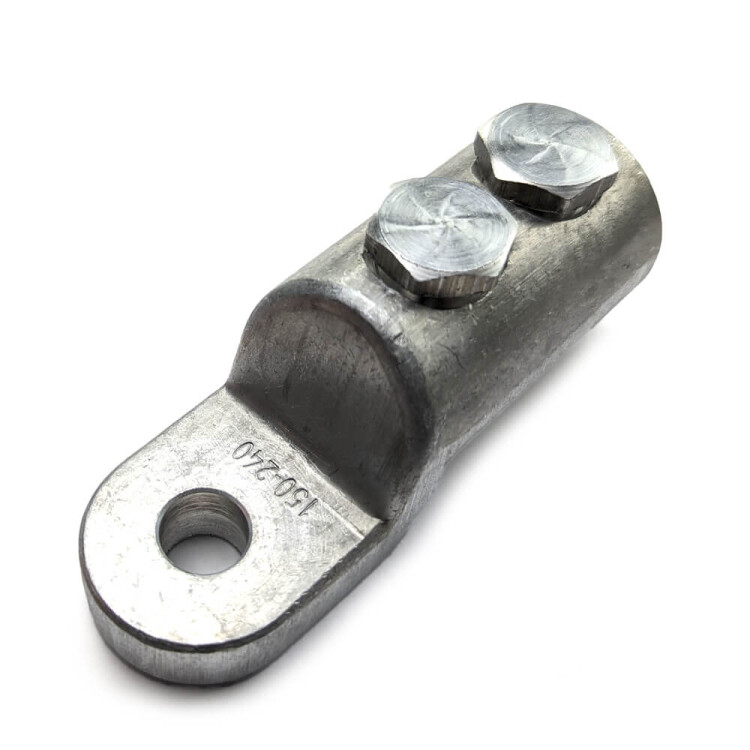

Наконечники болтовые кабельные НБ предназначены для оконцевания алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ. Закрепление наконечника на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. Наконечники под заказ клиента могут комплектоваться латунным болтом. Диаметр отверстия лопатки 2НБ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно. Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.
Метрический размер болта (М..)
22
Защитное покрытие поверхности
Без покрытия (голый)
Номин. поперечное сечение (диапазон)
150...240 мм²
