Описание и характеристики
Предназначены для соединения силовых кабелей:
с пластмассовой изоляцией (ПВХ/СПЭ).
с броней и без брони.
на напряжение до 1 кВ.

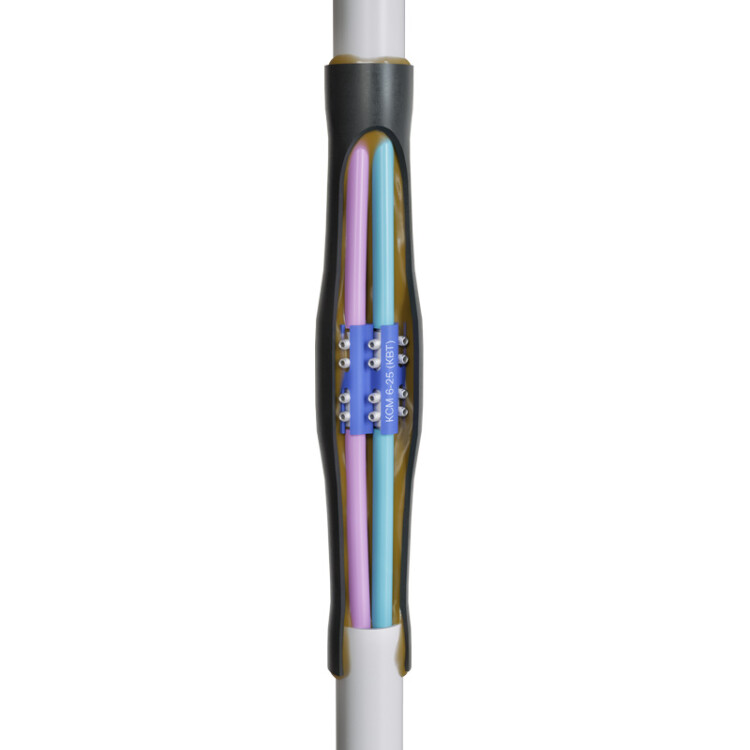

Состав муфты:
блок соединителей КСМ в полимерном корпусе.
трубка с коэффициентом усадки 6:1 .
роликовые пружины постоянного давления.
гибкий изолированный проводник.
Соответствует требованиям ГОСТ 34839-2022.
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп.
Комплект муфты универсален и может быть использован на 2-х, 3-х, 4-х и 5-ти жильных кабелях.
Для соединения жил в комплекте муфты содержится изолированный блок соединителей КСМ с имбусовым ключом.
Для соединения брони кабеля в комплект муфты входит гибкий изолированный проводник и две роликовые пружины постоянного давления.
По всей внутренней поверхности термоусаживаемого защитного кожуха муфты, нанесен слой термоплавкого клея. Расплавляясь в процессе усадки, клей равномерно распределяется по всей поверхности сопрягаемых деталей, заполняя пустоты и неровности и создавая непреодолимый барьер для попадания влаги в муфту.
Рекомендуемый инструментдля монтажа: высокотемпературные строительные фены серии ТТ, портативные газовые горелки «КВТ», профессиональный набор для монтажа кабельных муфт НИМ-1.
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).
Выпускается по ТУ 3599-006-97284872-2006.
Уровень напряжения
0.6/1 кВ
Модель/исполнение
Термоусаживаемая (-ый)
Количество проводников
2
