Описание и характеристики
Предназначены для оконцевания 3-х жильных кабелей:
с бумажной маслопропитанной изоляцией.
с броней из стальных лент или без брони.
с общей алюминиевой или свинцовой оболочкой.
на напряжение 6 и 10 кВ.
.
Соответствует требованиям ГОСТ 34839-2022.
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

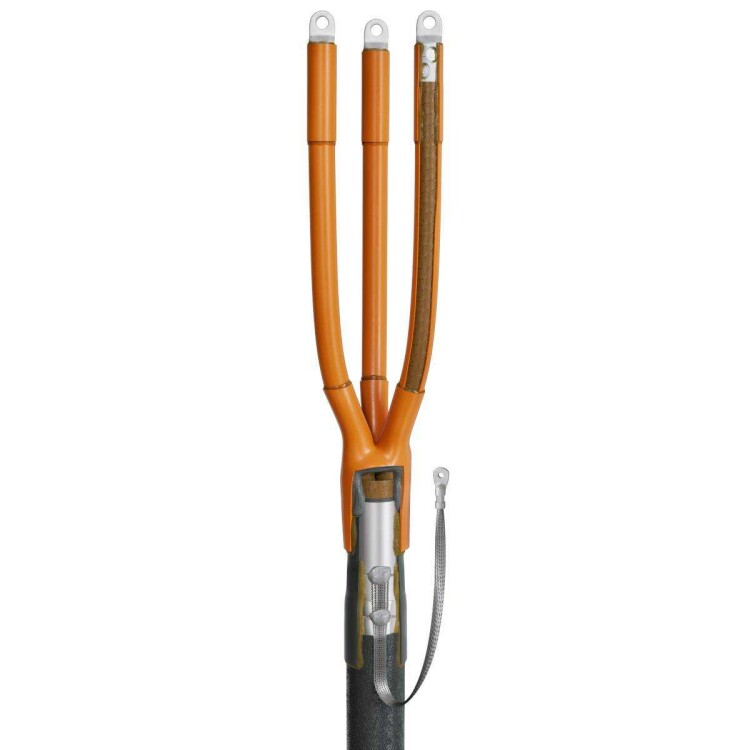

Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета.
Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях.
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.
Монтаж узла заземления осуществляется методом пайки.
Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жир.
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ).
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).
Выпускается по ТУ 3599-006-97284872-2006.
Уровень напряжения
6/10 кВ
Номин. поперечное сечение (диапазон)
150...240 мм²
Количество проводников
3
