Описание и характеристики

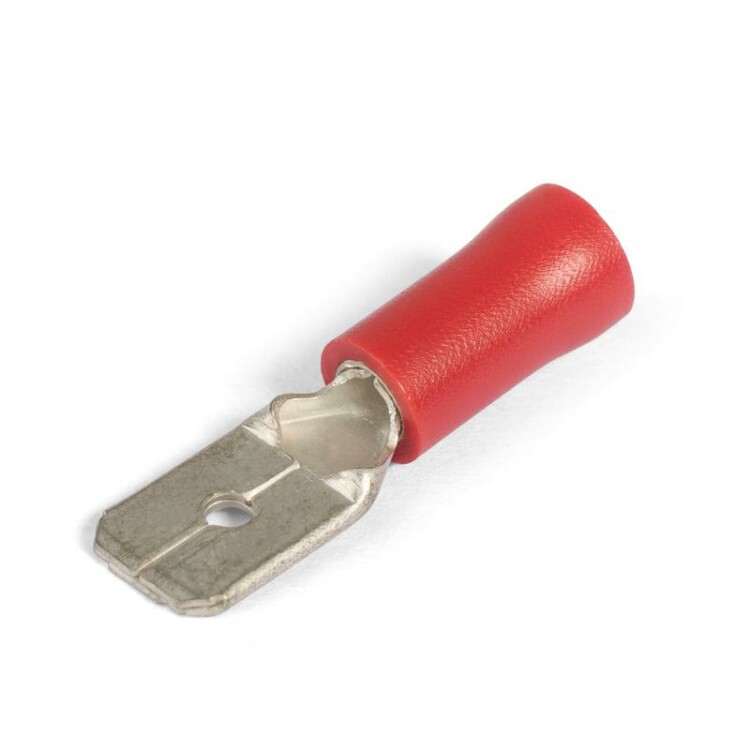

Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации.
Материал изоляции: самозатухающий ПВХ.Класс V-0 по UL94.
Термостойкость изоляции: 75 °C.
Материал дополнительной медной втулки: медь марки М1.
Материал разъема: латунь марки Л63.
Покрытие втулки и разъема: электролитическое лужение.
Максимальное напряжение: 400 В.
Особенности конструкции:
дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким.
исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил.
поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой.
каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама».
.
После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение.
В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений.
Материал
Латунь
Цвет изоляции
Красный
Номин. поперечное сечение (диапазон)
0.75...1.5 мм²
